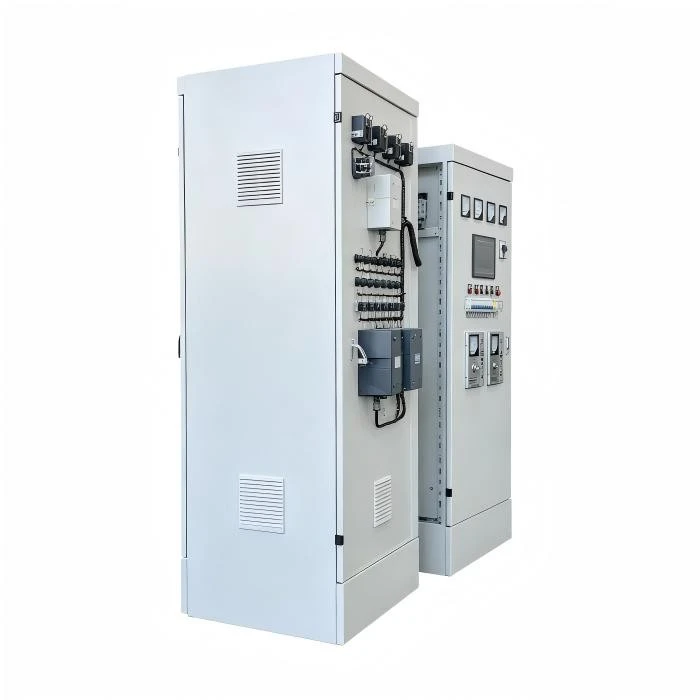

Armaris de control industrials

Un armari de control industrial -resistent fabricat a les nostres línies de tall làser de 30.000 W i frens de premsa CNC a les instal·lacions de Dehong.

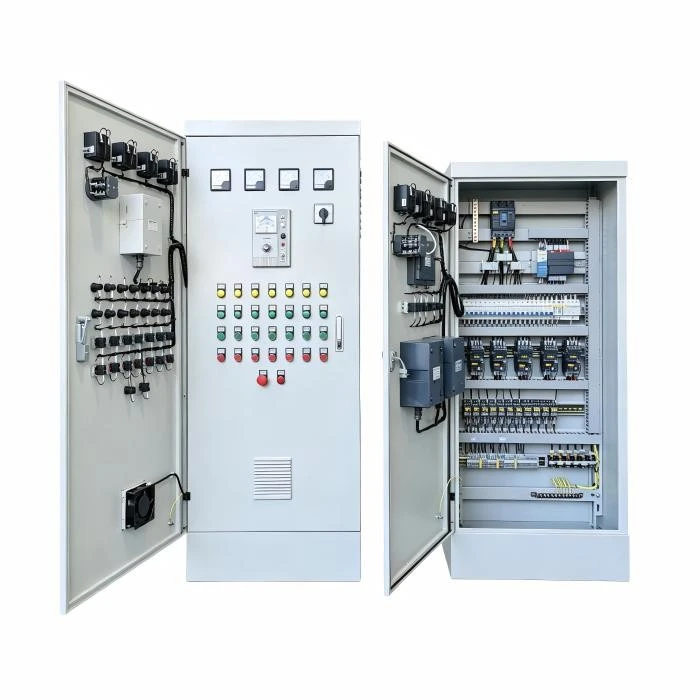

Aquests armaris allotgen PLC, variadors de freqüència (VFD), arrencadors de motors i sistemes de control industrial a plantes de fàbriques, plantes de tractament d'aigua i instal·lacions de processament.

Produïm armaris per a integradors de sistemes, constructors de màquines i instal·lacions d'usuari{0}}final.

L'enginyeria se centra en la gestió tèrmica de l'electrònica d'alta-potència, la rigidesa estructural dels components pesats i l'accessibilitat per al manteniment i la resolució de problemes.

Construir un gabinet que suporti el pis de la fàbrica

Els armaris de control industrials s'enfronten a un repte diferent que els armaris de telecomunicacions exteriors. L'enemic no és la pluja-éscalor, vibracions i fluids agressius.

Pas 1: fabricació de marcs-resistents
El marc és la columna vertebral. Tallem els membres del marc2,0 mm - 2,5 mm CRSal nostreSistema de tall làser de 30.000 W. La precisió del làser garanteix que les juntes entrellaçades s'ajustin perfectament abans de la soldadura-crítica per a un marc quadrat i rígid.

Pas 2: soldar el marc
El marc ésaccessori-soldatutilitzant el nostreRobots de soldadura TM1800. Fem servirSoldadura amb CO2 (Panasonic YD-500GR)per a una penetració profunda. Després de la soldadura, el marc ésl'estrès{0}}alleujatper evitar la distorsió. Les superfícies de muntatge crítiques per a les frontisses de les portes sónpla mecanitzatal nostremolí de pòrticper garantir l'alineació de la porta.

Pas 3: fabricació de plaques de muntatge
La placa de muntatge és el cor de l'armari-que conté tots els components. Ho tallemCRS de 2,5 mm - 3,0 mmal làser, doncsper{0}}soldaduratacs de presa de terra i tacs de muntatge de components. El plat ésrecobert de pols-per separatper a una cobertura completa, després instal·lat a l'armari en separadors.

La frustració d'un integrador de sistemes: el cas de la placa de muntatge deformada
Un integrador va informar que els components eren difícils d'instal·lar perquè la placa de muntatge s'havia deformat durant la soldadura dels tacs de muntatge. Els tacs es van connectar mitjançant soldadura manual, provocant escalfament i distorsió localitzats.

La nostra solució:Fem servirsoldadura de perns de descàrrega de condensadors (CD).per a tots els tacs de muntatge. La soldadura de CD ofereix un pols d'energia controlat amb precisió que solda el pernmil·lisegons, ambentrada de calor mínima i zero distorsió. La placa de muntatge continua sent plana-els components s'instal·len fàcilment.

Disseny d'accessibilitat: per què és important l'obertura de portes
Un armari de control en un passadís estret s'ha d'obrir completament. Les nostres frontisses de portes estàndard proporcionenObertura de 120 graus; proporcionen frontisses opcionalsObertura de 180 graus. També oferimaixeca{0}}les frontissesque permeten treure la porta durant la instal·lació-una petita característica que marca una gran diferència per al tècnic que lluita amb un armari de 100 kg.

Qualitat de la capa en pols:

Gruix:60-80μm, verificat ambCalibre de gruix de recobriment alemany.

Resistència química:Aprovat per a la resistència als fluids industrials habituals (oli de tall, fluid hidràulic).

Continuïtat de connexió a terra:

Tots els components metàl·lics estan units. Es verifica la resistència de la placa de muntatge a l'estic de terra del marc<0.1Ω with metre de miliohms.

Equip d'inspecció utilitzat per a aquesta peça:

Xi'an Edward CMM (precisió de 0,005 mm) - Quadrat del marc, alineació de la porta

Indicador de gruix del recobriment (1μm) - Verificació de la capa en pols

Milliohm Meter - Continuïtat de connexió a terra
