Zento Trilium Metal Tech Co., Ltd. és un dels principals fabricants i proveïdors de taulers de distribució impermeables a la Xina. Benvingut a comprar taulers de distribució impermeables duradors a granel fets a la Xina aquí des de la nostra fàbrica. Si teniu alguna pregunta sobre el servei personalitzat, no dubteu a enviar-nos un correu electrònic.
Resum del producte

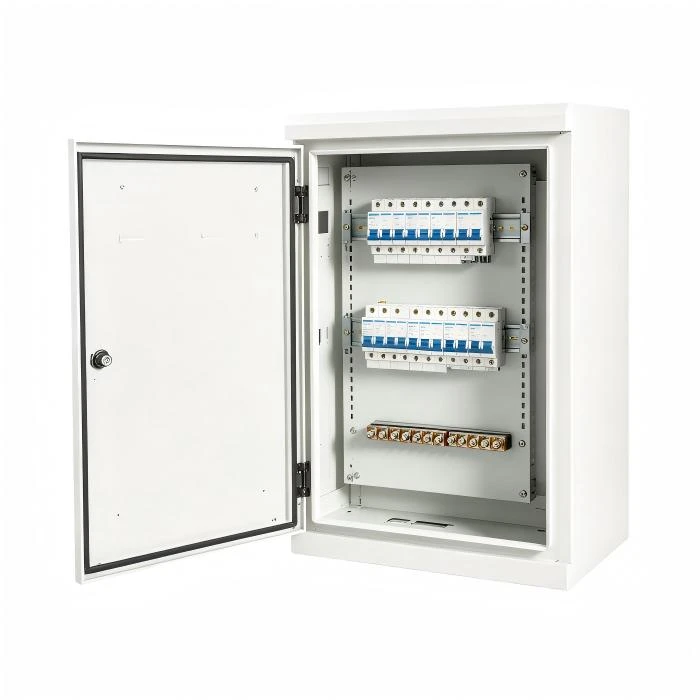

Un quadre de distribució elèctrica impermeable fabricat amb el nostre punxó CNC i sistemes de tall per làser de 30.000 W a les instal·lacions de Dehong.
Aquests recintes allotgen interruptors de circuit, terminals i components de gestió d'energia en entorns exteriors i de rentat-.
Produïm taulers de distribució per a energia temporal d'obra, pedestals elèctrics de ports esportius, sistemes de control agrícola i automatització industrial.
El valor d'enginyeria rau en un segellat IP65 coherent, un acabat de pintura en pols durador i retalls precisos que coincideixen amb les petjades dels components principals sense modificacions al lloc-.
Procés de fabricació i equips
De la làmina plana a la tanca segellada: la seqüència de fabricació
Els quadres de distribució impermeables es produeixen a la nostra línia integrada de xapa a les instal·lacions de Dehong.
Pas 1: buit i retalls
El cos del tancament, la porta i la placa de muntatge es tallen a partir d'una làmina planaSistema de tall làser de 30.000 W(per a perfils complexos i planxes gruixudes) o el nostrePunxonadores CNC (ARIES255NT2EX, VT-300)per a patrons perforats{0}}de gran volum. El làserzona afectada{0}}per la calor mínimagaranteix la planitud-crítica per a l'alineació de la porta i el segellat de les juntes.
Pas 2: Formació
Els panells es mouen al nostreFrenos de premsa CNC PB110 3100 (7,5 kW, 110 tones)per a un plegat de precisió. Utilitzemflexió de l'aire amb compensació d'angleper aconseguir brides consistents de 90 graus. La porta està formada amb abrida de retornque amaga la junta i proporciona una vora de degoteig.
Pas 3: soldadura i muntatge
Les costures del cos sónpunt-soldatutilitzant el nostreMàquines de soldadura de CO2 Panasonic (YD-500GR). Les soldadures són suaus a l'exterior per a l'aspecte; les soldadures interiors es deixen com-per a la resistència. Els tacs de muntatge i els suports de frontissa sónsoldat per resistènciaper a una fixació neta i-sense subjecció.
Pas 4: Preparació de la superfície i recobriment en pols
Els tancaments passen per apretractament en cinc-etapes(Netejar, esbandir, fosfatar, esbandir, segellar) abans del recobriment en pols. La pols s'aplica electrostàticament i es cura a 180-200 graus.El gruix del recobriment es verifica a 60-100μmutilitzant el nostre calibre de gruix de recobriment alemany.
Una història de fallada de camp: el cas de la junta amb fuites
Un client d'una obra va informar d'una entrada d'aigua als quadres de distribució després de fortes pluges. La investigació va revelar ella junta es va comprimir de manera desigualperquè la porta s'havia deformat lleugerament durant la soldadura-un buit de només 0,5 mm a una cantonada permetia que l'aigua s'entri.
La nostra solució:Hem redissenyat la seqüència de soldadura per minimitzar l'entrada de calor, va afegir apas{0}}d'alleujament de l'estrèsabans de moldre, i ara verificarplanitud de la porta a la CMMdesprés de la soldadura. També vam canviar a ajunta d'EPDM{0}}de cel·les tancadesamb major resistència a la compressió.
Per què IP65 no és només una junta:
IP65 requereix protecció contraraigs d'aigua des de qualsevol direcció. Això vol dir:
Costures superposadesque vessen aigua cap avall
Vores de degoteiga les obertures de les portes
Sense elements de fixació-cap amuntque pot recollir aigua
Tapons de drenatge transpirablesper igualar la pressió sense deixar entrar aigua
Els nostres dissenys de tancaments incorporen totes aquestes característiques basades en 40 anys d'experiència en la fabricació.
Control de qualitat i certificació
Verificació dimensional:
Dimensions generals, posicions de tall i planitud de la porta:Verificat al nostreXi'an Edward CMM (precisió de 0,005 mm)per a la primera-inspecció de l'article.
Alineació de la frontissa:La porta s'ha d'obrir/tancar sense problemes sense enganxar. Comprovat amb palpadors.
Validació IP65:
Es sotmeten a tancaments de mostra de cada lot de produccióProva de raig d'aigua IP65segons IEC 60529. El recinte està sotmès a un broquet de 12,5 mm que ruixa 100 L/min des de totes direccions durant 3 minuts. No es permet l'entrada d'aigua.
Qualitat de la capa en pols:
Gruix:60-100μm, verificat ambCalibre de gruix de recobriment alemany (resolució d'1 μm) .
Adhesió:Prova d'-escotilla creuada segons ASTM D3359.
Spray de sal:Més de 500 hores o igual a òxid vermell segons ASTM B117 per a pols de polièster estàndard.
Continuïtat elèctrica:
Els tacs de connexió a terra i la unió de la-porta-a la carrosseria es verifiquen amb ametre de miliohmsper assegurar<0.1Ω resistance.
Notes d'enginyeria i preguntes freqüents
Obteniu un pressupost personalitzat
Proporcioneu les dimensions del vostre recinte, els requisits de tall i la classificació IP necessària. El nostre equip d'enginyeria proporcionarà una anàlisi de viabilitat i un pressupost pressupostari en 24 hores.
Sistemes de qualitat que donen suport a aquest producte
Certificat ISO 9001Feu clic per visualitzar
Equip d'inspecció utilitzat per a aquesta peça:
Xi'an Edward CMM (precisió de 0,005 mm) - Verificació dimensional
Indicador de gruix del recobriment (1μm) - Gruix de la capa de pols
Cambra de polvorització de sal - Resistència a la corrosió segons ASTM B117
Estació de prova de raig d'aigua IP65 - Validació de protecció d'entrada
Zento Trilium Metal Tech Co., Ltd.|Tianjin, Xina|info@zento-trilium.com
Especificacions tècniques
|
Especificació |
Detalls |
|
Opcions de material |
Acer laminat-en fred (CRS) amb capa de pols (estàndard) |
|
Gruix del material |
Cos: 1,2 mm - 1,5 mm |
|
Dimensions del recinte |
Personalitzat; rang típic de 300 mm x 400 mm a 800 mm x 1000 mm |
|
Grau de protecció |
IP65 (-a la pols i protegit contra els raigs d'aigua) |
|
Acabat superficial |
Capa en pols (estàndard gris clar RAL 7035; colors personalitzats disponibles) |
|
Característiques de la porta |
Frontisses ocultes, pestell d'un -quart de volta amb cadenat, tancament continu |
|
Característiques internes |
Placa de muntatge extraïble, tacs de presa de terra, plaques d'entrada de cables |
|
Embalatge |
Embotellat individualment, protecció cantonera, paletitzat |
|
Certificació |
Conforme a ISO 9001; Informe de validació IP65 disponible |
